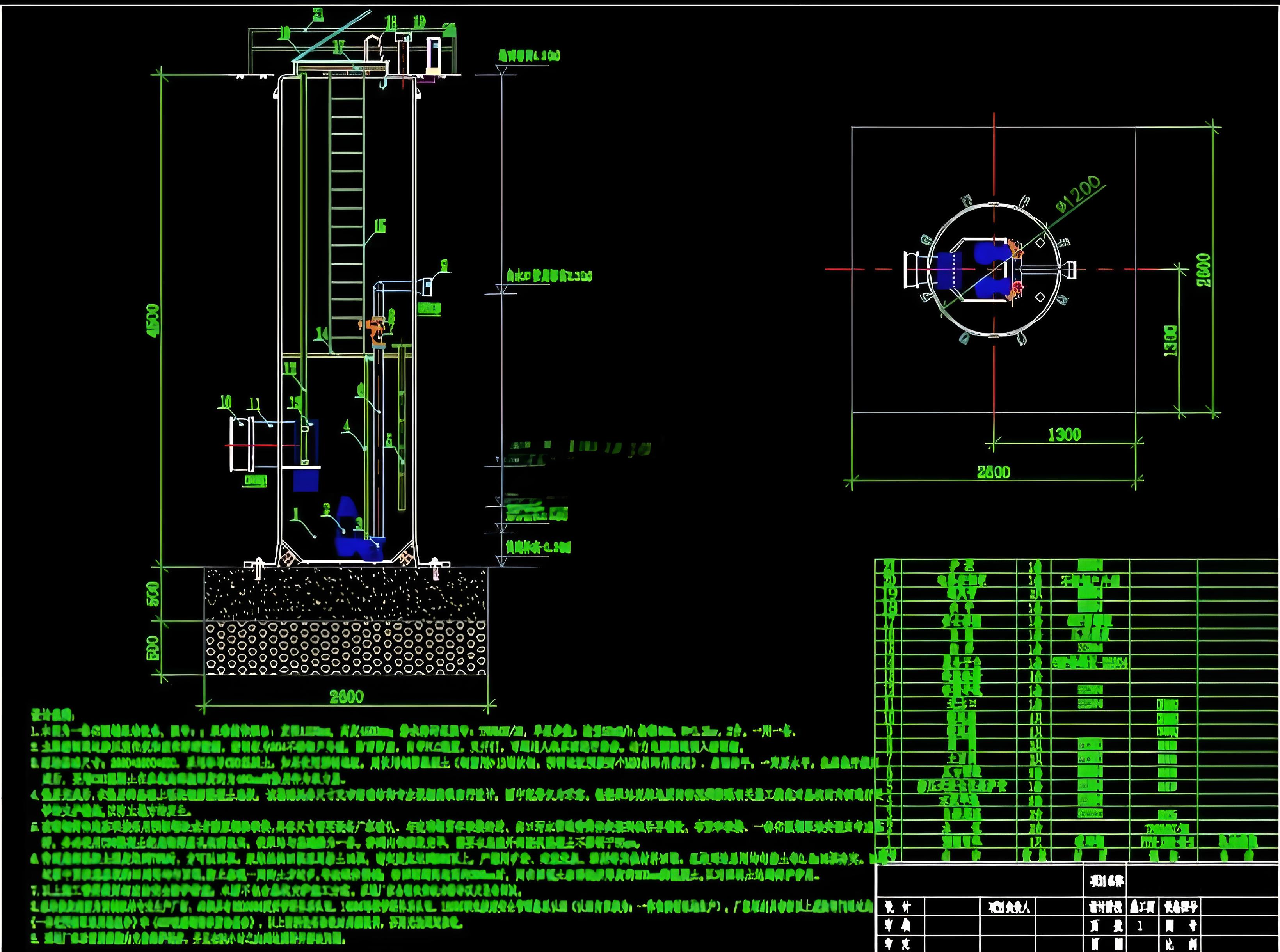

預制泵站圖紙是預制泵站設計、制造和施工的重要依據。以下是根據提供的搜索結果,關于如何解讀預制泵站圖紙的一些關鍵信息。
了解預制泵站的基本構成
預制泵站的主要組成部分包括:
泵站主體:由井筒、潛水泵、格柵系統、提升鏈、管道、閥門、液位傳感器、控制系統和通風系統等部件組成。
使用條件:適用于處理城市污水、雨水、排水、廢水和源水。
設計特點:模塊化濕井泵站,水泵采用自耦濕式安裝,水泵間和進水井集成在同一個井筒內,帶內部維修平臺和地面控制面板。
解讀預制泵站的技術參數
技術參數是預制泵站性能的關鍵指標,包括流量、揚程、電機功率和控制系統等。在設計階段,需要根據運行條件、污水質量和處理量等因素來確定這些參數,以保證泵站能夠為污水處理廠提供高效、穩定的服務:
流量:根據設計參數確定,同時考慮水的體積、速度和壓力等因素。
揚程:指泵站所需的能量來提升污水的高度,通常以米為單位衡量。要考慮阻力、管道損失、流速和污水濃度等因素。
電機功率:指泵站所需的能源,包括動力和照明等方面。
控制系統:用于監測和控制泵站的運行和維護,保持水質處理的穩定性和高效率。
注意圖紙中的細節說明
預制泵站圖紙中包含了詳細的細節說明,例如管道設計、結構設計和建筑功能等。特別是一些特定部位的尺寸標注和結構特點,對于后續的施工和安裝至關重要:
管道設計:包括泵站輸水管、泵站污水進水管道以及管道基礎的設計說明。
結構設計:包括集水池基礎圖、集水池側壁配筋圖等。
建筑功能:描述了建筑物的用途,如交通建筑、賓館酒店娛樂等。
理解圖紙中的工程概況
工程概況提供了預制泵站的總體情況,包括但不限于地理位置、規模、設計要求等。這對于整體把握泵站的建設和運營有著重要意義:
地理位置:如污水提升泵站的具體位置。
規模:如泵站的處理能力(如5000噸/天)。
設計要求:如標高采用的測量體系(黃海高程系),以及管道尺寸和材質要求。
通過上述信息,可以較為全面地了解預制泵站圖紙的內容和細節。在實際應用中,可能還需要結合具體的項目要求和標準規范來進行解讀。如果遇到專業性較強的術語或概念不理解時,可以查閱相關的專業書籍或咨詢專業人士。
